KU PA 510590 - 10 A C波段RF功率放大器

發布于：2024-09-24 13:47:42

品牌名稱：Kuhne

重要參數：

頻率范圍：5100-5900MHz

P1dB 的輸入功率：+7dBm

最大輸入功率：+10dB

電源電壓：+12-14V DC

電流消耗：典型值4.5A，最大5.5A

增益(小信號)：最小35dB

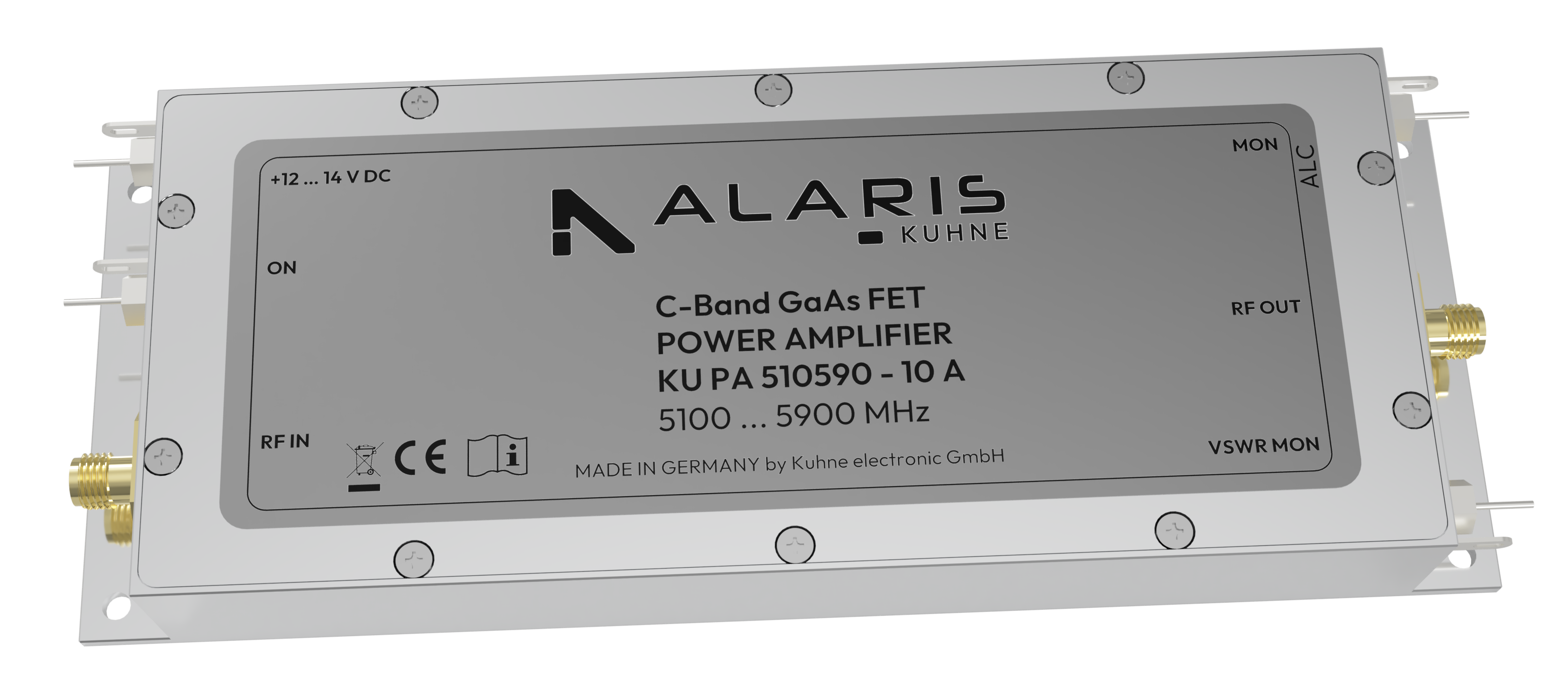

KU PA 510590 10 A是一款C波段RF功率放大器，適用于數字傳輸和廣播系統(如DVB、WiMAX)、COFDM系統(使用QPSK、QAM)以及模擬傳輸系統。

規格

頻率范圍：5100至5900 MHz

輸入功率：

P1dB時：典型值 +7 dBm，最大值 +10 dBm

輸出功率：

P1dB(CW)：最小39.5 dBm，典型40 dBm

COFDM：最小33 dBm，典型34.7 dBm

效率：在39.5 dBm(CW)時，最小14%，典型18%

增益：

小信號增益：最小35 dB

平坦度：典型±1 dB

諧波抑制：在40 dBm時，最小50 dB，典型60 dB

保護功能：輸出保護，過溫保護。

技術特點

GaAs技術

高線性度

隔離器用于高VSWR保護

可調ALC(自動增益控制)

反向保護

邏輯開/關控制

工作溫度范圍：-20至+55°C

輸入/輸出連接器：SMA-female，50歐姆

尺寸：158 x 60 x 20 mm

重量：320 g

該放大器需要安裝在散熱片上以避免過熱。

相關型號：

KU PA 640720-10 A
