- 產品詳情

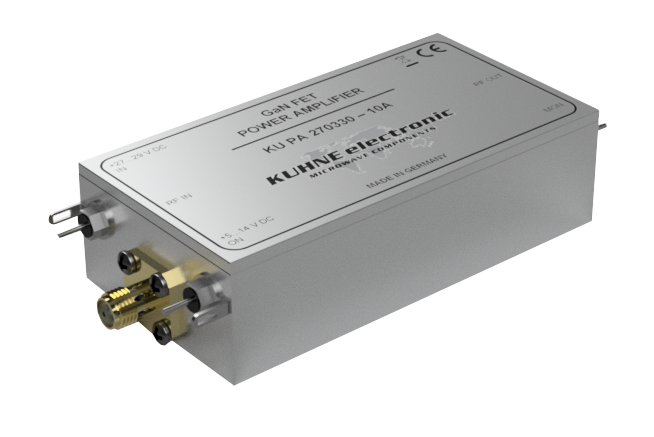

基于 GaN HEMT 技術，該放大器模塊在整個 2700-3300MHz 帶寬上以 10W 輸出功率實現了 48% 的典型能效。
該放大器具有高增益 (37dB) 和在整個帶寬上的典型 +/- 2dB 增益紋波。
該模塊提供用于監控正向功率的監控輸出。電源輸入具有反極性和過壓保護功能。
技術規格：
頻率范圍：2700..3300MHz
最大輸入功率：+10 dBm
輸出功率 P3dB：最小 40 dBm (CW)
最?。?10 W (CW)
增益(小信號)：典型值 40 dB，最小 37 dB
增益平坦度(小信號)：典型值 +/- 2 dB
諧波抑制：典型值 22 dB @ 40 dBm
效率：典型值 48 % @ 40 dBm (CW)
ON 電壓：+5 ...14 V 直流
電源電壓：+27 ...29 V 直流
靜態電流：典型值 300 mA
前向檢測：是(二極管檢測器)
工作箱溫度范圍：-20 ... +55 °C
輸入連接器 / 阻抗：SMA 母頭 / 50 歐姆
輸出連接器 / 阻抗：SMA 母頭 / 50 歐姆
箱：銑削鋁
尺寸 (mm)：78 x 41 x 22 毫米
重量：120 g(標準)
應用：
測量、實驗室設備
