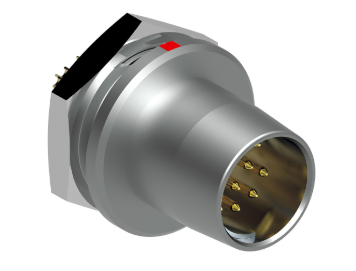

Fischer Connectors 103325 SF 104 A055-130連接器
發布時間:2025-02-10 09:12:56 瀏覽:152
這是一款由 Fischer Connectors 生產的 103325 SF 104 A055-130 型號的連接器,以下是關于該產品的詳細介紹:
產品基本信息
產品編號:103325
產品系列:SF 104 A055-130
產品線:Core Series
系列尺寸:104
連接器類型:Plug(插頭)
主體設計:Front-projecting(前凸式)
外殼材質:Brass(黃銅)
外殼顏色:Grey(灰色)
接觸端接方式:Solder(焊接)
接觸性別:Male(公頭)
鎖定系統:None(無鎖定)
安裝類型:Panel Front Mounted(面板前裝)
電氣與接觸配置
觸點數量Number of contacts | 觸點類型Contact type | 絕緣體材料Insulator material | 觸點Contact ? [mm] | 引腳直徑Pin [mm] | 接地引腳Ground pin ? [mm] | 最小線徑Wire size min [AWG] | 最大線徑Wire size max [AWG] | 測試電壓 AC r.m.s[kV] Test voltage AC r.m.s | 測試電壓 DC[kV] 在配接位置 | 每個觸點的電流Current per contact [A] | ||
[kV] in mated position | ||||||||||||
接觸主體Contact to body | 觸點到觸點Contact to contact [kw] | 接觸主體Contact to body | 觸點到觸點Contact to contact | |||||||||
1 | 低壓 | PEEK | 1.3 | — | None | 18 | 17 | 2.4 | 2.2 | 3.8 | 3.6 | 12 |
8 | 低壓 | PEEK | 0.9 | — | None | 22 | 21 | 1.4 | 1.5 | 2 | 2.4 | 6 |
環境與機械性能
密封性能:IP50(防護等級,根據 IEC 60529 標準)
工作溫度范圍:-65 °C 至 250 °C
耐腐蝕性:
鹽霧測試:1000小時,5%鹽溶液,35°C(根據 IEC 60512-6-11 i+j // IEC 60068-2-14-Nb 標準)
耐久性:10,000次插拔
振動抗性:
頻率范圍:10 Hz 至 2000 Hz
振幅:1.5 mm 或 15 g
測試周期:每個軸向 12 次掃頻循環,每次掃頻循環 20 分鐘(10-2000-10 Hz)
標準:IEC 60512-2-1, Test 2a // IEC 60512-2-2, Test 2b
沖擊抗性:根據 MIL-STD-202 Method 204 Condition B 標準
應用場景
這款連接器適用于需要高可靠性、耐極端溫度和耐腐蝕性的應用場景,例如航空航天、軍事設備、工業自動化等領域。其混合低壓接觸配置和較大的電流容量使其能夠滿足多種電氣連接需求。
如果你需要更詳細的技術支持或定制化選項,請聯系深圳立維創展科技ldteq.com。 Fischer Connectors是一家連接器公司,其產品以高可靠性、密封性和耐用性著稱,廣泛應用于軍事、醫療、工業和通信領域。公司的產品線包括Core系列、UltiMate? 系列和Freedom? 系列等。深圳市立維創展科技有限公司優勢代理分銷Fischer連接器,歡迎咨詢了解。
