WYO222MCMBF0KR陶瓷圓盤高頻電容器VISHAY
發布時間:2024-09-29 10:06:08 瀏覽:380

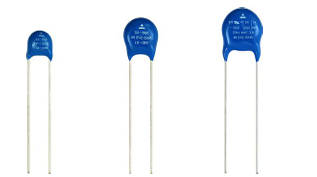

WYO222MCMBF0KR是一款由VISHAY生產的單層陶瓷電容器。該電容器由兩面鍍銀的陶瓷盤構成,這種設計有助于提高電容器的導電性能和可靠性。連接引線采用直徑為0.6毫米的鍍錫銅線,這種材料的選擇確保了良好的電氣連接和耐腐蝕性。
電容器提供直線或扭結引線兩種形式,引線間距可選擇5.0mm或7.5mm,以適應不同的安裝需求。外部的涂層采用符合UL 94 V-0標準的藍色阻燃環氧樹脂,這種材料不僅提供了良好的機械保護,還確保了電容器在高溫或火災情況下的安全性。
在特性方面,WYO222MCMBF0KR符合IEC 60384-14標準,具有高可靠性、寬范圍的電容值和多種引線風格。它是一種單層交流圓盤安全電容器,適用于多種應用場景,包括X1和Y2類別的行對行濾波、線對地濾波、EMI/RFI抑制和濾波,以及主輔耦合(SMPS)。
電容范圍從1.0 nF到12 nF,電容公差為±20%。在500 VDC電壓下,絕緣電阻至少為6000 MΩ(60秒)。額定電壓根據應用類別不同而有所區別,X1類為440 VAC, 50 Hz,而Y2類為250 VAC, 50 Hz。測試電壓包括2500 VAC, 50 Hz, 2秒的組件測試,以及1500 VAC, 50 Hz, 60秒的隨機抽樣測試和2000 VAC, 60 Hz, 60秒的耐電壓涂層測試。
規格參數:
CAPACITANCE C (pF) | CAPACITANCE TOLERANCE | B0DY DIAMETER DMAx. (mm) | B0DY THICKNESs SMax. (mm) | LEAD SPACING (1) F(mm) ±1 mm | LEAD DIAMETEB( 1 d (mm) ±0.05 mm | WIDTH(1 V(mm) ±0.5 mm | PART NUMBER |
MISSING DIGITS SEE ORDERING cODE BELOW | |||||||
1000 | ±20 % | 6.5 | 4.5 | 5.0 | 0.6 | 1.4 | WYO102#CM###KR |
1500 | 8.0 | WYO152#CM###KR | |||||
1800 | 8.0 | WYO182#CM##KB | |||||
2200 | 9.0 | WYO222#CM###KR | |||||
2500 | 9.0 | WYO252#CM###KR | |||||
3300 | 11.0 | 7.5 | WY0332#CM###KR | ||||
4700 | 12.5 | WYO472#CM###KR | |||||
5000 | 12.5 | WYO502#CM###KR | |||||
6800 | 17.0 | 1.6 | WYO682#CM###KR | ||||
8200 | 17.0 | WYO822#CM###KR | |||||
10000 | 21.0 | WYO103#CM###KR | |||||
12000 | 21.0 | WYO123#CM###KR |
