TPSM86325x,TPSM82913,TPSM843320,TPSM82903,TPS82130降壓電源模塊替代方案

發布時間：2024-09-06 11:40:55 瀏覽：963

　　TPSM86325x 是一款高效、高功率密度的同步降壓模塊，輸入電壓范圍為 3V 至 17V，支持高達 3A 的連續電流，設計簡單易用。

　　TPSM8291x系列器件是高效、低噪聲、低紋波的電流模式同步降壓電源模塊，特別適用于噪聲敏感型應用，如高速 ADC、時鐘、抖動清除器、串行器、解串器和雷達系統，通常這些應用需要 LDO 進行后置穩壓。

　　TPSM82903是一款高效、緊湊且靈活的同步降壓 DC/DC 轉換器，采用 MicroSiP 封裝，易于使用。其可選的 2.5MHz 或 1.0MHz 開關頻率支持使用小型元件，并提供快速瞬態響應。

　　TPSM843320是一款高效、緊湊且靈活的同步 DC/DC 降壓轉換器，采用 MicroSiP 電源模塊封裝。該模塊支持高達 18V 的輸入電壓，并具有可由系統設計人員通過電阻器調節的固定頻率。

　　TPS82130是一款 17V 輸入、3A 輸出的降壓轉換器，采用 MicroSiP 電源模塊封裝，專為小尺寸和高效率解決方案而優化。該模塊集成了同步降壓轉換器和電感器，簡化了設計，減少了外部元件數量，并縮小了 PCB 面積。

針對以上TI德州儀器3A降壓型轉換器模塊，可用Cyntec的MUN12AD03-SECM,MUN20AD03-SM和MUN12AD03-SH進行替代。具體替代方案如下：

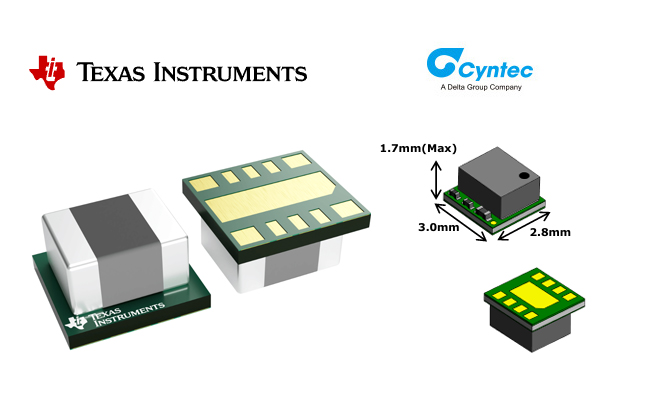

TPSM86325x,TPSM82913, TPSM843320,TPSM82903,TPS82130降壓電源模塊替代方案

型號參數及替代方案：

Product or Part number	Description	Package type	Topology	Iout (max) (A)	Vin (min) (V)	Vin (max) (V)	Vout (min) (V)	Vout (max) (V)	Duty cycle (max) (%)	替換型號
TPSM843320E	具有擴展工作溫度范圍的 4V 至 18V 輸入、3A 同步 SWIFT? 降壓電源模塊	USIP	Buck	3	4	18	0.5	5.5	94	MUN12AD03-SECM
TPSM863253	采用 QFN 封裝的3V 至17V 輸入電壓、3.3V、3A 輸出同步降壓模塊	QFN-FCMOD	Synchronous Buck	3	3.6	17	3.3	3.3	95	MUN12AD03-SECM
TPSM843320	具有 4V 至 18V 輸入和高級電流模式的 3A 同步 SWIFT? 降壓電源模塊	USIP	Buck	3	4	18	0.5	5.5	94	MUN12AD03-SECM
TPSM82913E	17V 輸入電壓、3A 低噪聲和低紋波降壓模塊	B0QFN	Buck,Synchronous Buck	3	3	17	0.8	5.5	100	MUN12AD03-SECM
TPSM863257	3V 至 17V 輸入電壓、3A 強制 CCM 同步降壓模塊	QFN-FCMOD	Synchronous Buck	3	3	17	0.6	6	95	MUN12AD03-SECM
TPSM863252	3V 至 17V 輸入電壓、3A Eco-mode 同步降壓模塊	QFN-FCMOD	Synchronous Buck	3	3	17	0.6	10	95	MUN12AD03-SECM
TPSM82913	具有集成鐵氧體磁珠濾波補償?shù)?nbsp;17V 輸入電壓、3A 低噪聲、低紋波降壓模塊	B0QFN	Buck,Synchronous Buck	3	3	17	0.8	5.5	100	MUN12AD03-SECM
TPSM82903	具有集成電感器的 3V 至 17V、3A、高效率、低 IQ 同步降壓轉換器模塊	uSIP	Buck,Synchronous Buck	3	3	17	0.4	5.5	100	MUN12AD03-SECM
TPS82130	具有集成電感器的 17V 輸入電壓、3A 降壓轉換器模塊	USIP	Buck,Inverting Buck-Boost,Synchronous Buck	3	3	17	0.9	6	100	MUN12AD03-SECM
LMZ31503	采用 9x15x2.8mm QFN 封裝的 4.5V 至 15V、3A 降壓電源模塊	B1QFN	Buck,Synchronous Buck	3	4.5	14.5	0.8	5.5	100	MUN12AD03-SECM
TPS84320	4.5V 至 14.5V 輸入，3A 同步降壓，集成式電源解決方案	B1QFN	Buck	3	4.5	14.5	0.8	5.5	100	MUN12AD03-SECM
LMZ22003	具有 20V 最大輸入電壓的 3A SIMPLE SWITCHER® 電源模塊	TO-PMOD	Buck,Synchronous Buck	3	6	20	0.8	6	83	MUN20AD03-SM
LMZ12003EXT	面向軍事和堅固耐用型應用的具有 20V 最大輸入電壓的 3A SIMPLE SWITCHER 電源模塊	TO-PMOD	Buck,Synchronous Buck	3	4.5	20	0.8	6	85	MUN12AD03-SH
LMZ12003	具有 20V 最大輸入電壓的 3A SIMPLE SWITCHER® 電源模塊	TO-PMOD	Buck,Synchronous Buck	3	4.5	20	0.8	6	92.5	MUN12AD03-SH
