MYMGK00510ERSR非隔離式DC-DC電源模塊Murata村田

發布時間：2024-08-01 09:23:03 瀏覽：358

　　MYMGK00510ERSR是一款由Murata(村田)制造的微型單極點非隔離式DC-DC電源模塊，專為嵌入式應用設計。該模塊采用MonoBK型非隔離式Point-of-Load (PoL) DC-DC電源轉換器設計，適用于FPGA、CPU、數據通信、電信以及分布式總線架構(DBA)等嵌入式應用。

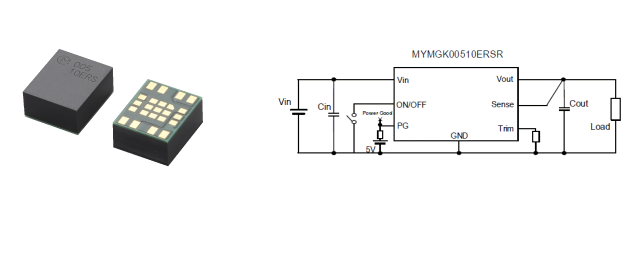

MYMGK00510ERSR非隔離式DC-DC電源模塊Murata村田

PART NUMBER

0UTPUT

NPUT

E?deno
%

ONOFF

PACKAGE

Vout
M

out
A]

Power
M

RN vp
(%ofVout

RepUaton (P

Vatp
M

Bang
M

in no load
mA]

in full load
A]

mm]

Line[]

Load [陶

MYMGK00510ERSR

0.7-5.0
5.0Vtyp)

0.4

±1.0

8-15

3.8

Yes
(Positve)

9.0x7.5x5.0

MYMGK00510ERSRD

0.7-5.0
(5.0tp)

±1.0

8-15

3.8

Yes
(Positve)

9.0x7.5x5.0

　　產品特性：

　　尺寸：小型封裝，尺寸為9.0 x 7.5 x 5.0 mm。

　　輸出電壓范圍：可設置，從0.7V到5.0V。

　　輸入電壓： 8.0V至15.0V。

　　最大輸出電流：高達10A。

　　轉換效率：高達96.4%。

　　拓撲結構：基于固定頻率的同步整流開關轉換器拓撲結構，提供快速負載響應。

　　控制功能：具有上電/斷電控制(正邏輯)和電源良好(PG)信號輸出。

　　保護功能：包括欠壓鎖定(UVLO)、輸出短路保護和過流保護。

　　封裝與性能：

　　封裝：超小型表面貼裝封裝。

　　熱性能：出色的熱降額性能。

　　工作溫度： -40℃至85℃。

　　開關頻率： 300kHz。

　　效率： 92.6%。

　　線性調整率： -1% to 1%。

　　負載調整率： -1% to 1%。

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。
