KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS
發布時間:2024-06-27 09:16:01 瀏覽:390
在射頻和微波領域中,寬帶射頻變壓器是不可或缺的關鍵組件,它們被廣泛應用于無線通信、雷達系統、衛星通信以及其它高頻電子設備中。Vanguard Electronics的KUB510NR寬帶射頻變壓器就是其中一款備受贊譽的產品,以其卓越的性能和可靠的品質贏得了市場的廣泛認可。

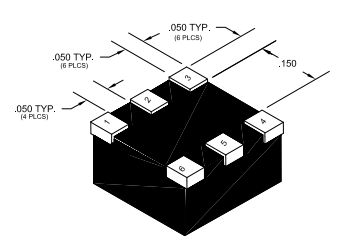

KUB510NR是一款高性能的寬帶射頻變壓器,采用SMD(表面貼裝器件)封裝形式,便于在電路板上進行高效、緊湊的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不僅節省了寶貴的空間,還滿足了現代電子設備對微型化、集成化的需求。
特點:
尺寸:0.25 × 0.25 × 0.125 英寸
安裝類型:貼片
應用等級:高可靠性
工作頻率 (MHz):50
Ratio :1:2
插入損耗 (dB):1.1
駐波比:1.35
3dB 帶寬低 (GHz):0.001
3dB 帶寬高 (GHz):0.25
測試頻率 (MHz):250
初級阻抗 (Ω):5
次級阻抗 (Ω):100
工作溫度:-55°C 至 +125°C
儲存溫度:-60°C 至 +130°C
型號:
Vanguard P/N K Series | Vanguard P/N M Series | lmpedance Ratio Pri:Sec | Primary Center Tap** | Secondary Conte Tap | InsertionLoss @50 MHz max (dB) | VSWR @50 MHz max | Bandwidth 0.5dB (Ripple) | min(MHz) 3 dB Points |
KUB55D | MUB55D | 1:1 | No | Yes | 0.7 | 1.3 | 5.0-130 | 1.0-390 |
KUB57D | MUB57D | 1:1.5 | No | Yes | 1.5 | 1.6 | 6.0-90 | 3.0-200 |
KUB510D | MUB510D | 1:2 | No | Yes | 1.1 | 1.35 | 2.0-100 | 0.5-230 |
KUB520D | MUB520D | 1:4 | No | Yes | 0.9 | 12 | 2.0-150 | 0.8-300 |
KUB580D | MUB580D | 1:16 | No | Yes | 1.2* | 1.7* | 12-35 | 2.0-140 |
KUU55D | MUU55D | 1:1 | No | No | 0.9 | 1.35 | 7.0-100 | 1.2-350 |
KUU57D | MUU57D | 1:1.5 | No | No | 1.7 | 1.65 | 8.0-70 | 4.0-170 |
KUU510D | MUU510D | 1:2 | No | No | 1.3 | 1.4 | 3.0-85 | 0.9-200 |
KUU520 | MUU520 | 1:4 | No | No | 1.1 | 1.25 | 4.0-130 | 1.0-250 |
KUU580D | MUU580D | 1:16 | No | No | 1.1 | 1.95 | 12-25 | 2.5-110 |
更多Vanguard Electronics相關產品請訪問立維創展官網。
