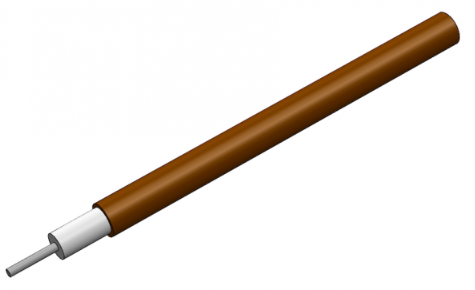

EZ Form半剛性電纜M17/133-00008
發布時間:2023-03-17 16:48:09 瀏覽:519
半剛性電纜是現階段許多微波射頻應用中廣泛使用的主要微波器材。半剛性電纜最基本的形式是根據金屬軟管組成的同軸傳輸線。MIL-DTL-17QPL審批的電纜線。
EZ Form提供27種滿足MIL-DTL-17標準化的銅和鋁保護套半剛性電纜。M17/133-00008電纜線滿足或超過Mil規格,并提供更多的規格和飾面。
為防止氧化,EZ Form建議把M17/133-00008儲存在原封裝中,并把它儲存在干燥的溫度可控環境里直到使用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
DIMENSIONS | UNITS | M17/133-00007 |
Outer Conductor Diameter | In | .0865 |
mm | 2.2 | |
Center Conductor Diameter | In | 0.0201 |
mm | 0.51 | |
Dielectric Diameter | In | 0.066 |
mm | 1.68 | |
MATERIALS | ||
Outer Conductor | Copper | |
Outer Conductor Plating | Tin | |
Dielectric | PTFE | |
Center Conductor | SPCW | |
RoHS Compliant | YES | |
MECHANICAL CHARACTERISTICS | ||
Temp Range °C | °C | -40 to +125 |
Inside Bend Radius (Minimum) | In | .05 |
mm | 1.27 | |
Weight | lbs / 100ft | 1.58 |
kg / 100m | 2.35 | |
ELECTRICAL CHARACTERISTICS** | ||
Nominal Impedance | Ohms | 50.0 +/- 1.5 |
Velocity of Propagation | - | 69.5% |
Shielding Effectiveness | db | >165 |
Voltage Withstanding | VRMS @ 60 Hz | 5000 |
Continuous Working Voltage | VRMS MAX | 1500 |
Maximum Operating Frequency | GHz | 20 |
Attenuation | 0.5 GHz | 15 |
1.0 GHz | 22 | |
5.0 GHz | 50 | |
10.0 GHz | 80 | |
18.0 GHz | 110 | |
26.5 GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
Power (Watts Cw | 0.5 GHz | 180 |
1.0 GHz | 130 | |
5.0 GHz | 54 | |
10.0 GHz | 35 | |
18.0 GHz | 24 | |
26.5 GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
