TPSM63603降壓模塊(集成電感器)TI 德州儀器

發布時間:2022-12-13 17:04:43     瀏覽:754

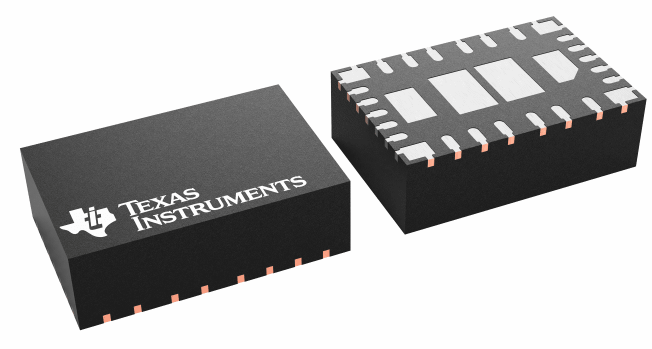

TPSM63603同步降壓電源模塊是高度集成化36V3A多功率集成了DC/DC解決方案MOSFET、屏蔽屏蔽電感器和數個無源設備用高性能HotRod?QFN封裝。TPSM63603VINVOUT管腳設置封裝的角落,可調整輸入輸出電布局中安置容器。TPSM63603底下四個相當大的散熱焊層,在生產過程中能夠實現簡易的布局和有利于處理。

TPSM63603具備1V16V輸出電壓,致力于迅速,超小型很容易實現PCB的低EMI設計需要四個外部器件,在研發過程中減少磁性和補償器件選擇過程。

盡管對空間不足型應用使用了簡單的小尺寸設計,TPSM63603模塊提供了許多特性,可以實現穩定性能量:具備遲緩功能的精確使能端可以實現輸入電壓UVLO電阻可編程開關節點模塊的壓擺率和擴頻通信選項EMI、集成化VCC、提高高可靠性輸入電容器穩定開關頻率在全負載電流范圍之內,及其PGOOD指示儀可以實現時間控制、故障保護與輸出電壓監控設備。


特性

?多功能同步降壓直流電/直流模塊

集成化MOSFET、電感線圈和控制模塊

3V36V的寬輸入電壓范圍

可調式輸出電壓范圍包括1V16V

4mm×6mm×1.8mm超模壓材料封裝

40°C125°C結溫范圍

使用RT管腳或外界SYNC信號能夠在200kHz2.2MHz范圍內調節頻率

負輸出電壓使用性能

?在整體負載范圍之內具備極高效率

12VIN5VOUT1MHz時最高值效率為93%

具備適用于提高效率的外部偏置選擇

關斷時的靜態電流為0.6μA(典型值)

?極低的傳導和輻射EMI信號

具備雙輸入路徑和集成化電容器的低噪音封裝能降低開關振鈴

展頻調制(S后綴)

電阻器調整的開關節點壓擺率

恒定頻率FPWM運作模式

滿足CISPR1132B類發射要求

?適用于可擴展性電源

TPSM6360236V2A)管腳兼容

?固定保護特性,可以實現穩健設計

高精密使能輸入和漏極開路PGOOD指示儀(適用于時序、控制與VINUVLO

過電流和熱關斷保護

?使用TPSM63603并借助WEBENCH?PowerDesigner創建定制設計方案

使用

?測試和測量及其航空航天和國防

?智能化工廠與控制

?降壓和反相降壓/升壓電源

TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。

幾十年來,德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。

深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。

詳情了解TI德州儀器請點擊:/brand/57.html
