Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器

發布時間:2021-01-04 16:07:31     瀏覽:1051

Hypertronics微型四屏蔽同軸連接器保持整個連接器對的信號屏蔽阻抗(在四屏蔽應用中超過每秒1 Gbit),并提供螺紋版本,包括直通和直角電纜安裝以及PCB安裝配置。

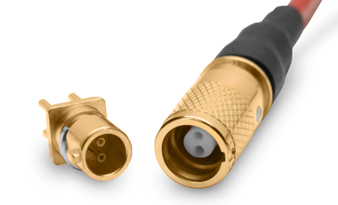

hypertronics微型二屏蔽同軸系列配備微型阻抗匹配連接器,可提供可控阻抗和緊密間隔的PCB焊盤間距。Hypertronics連接器可在真正的差異兩個屏蔽同軸封裝NDL,形狀記憶合金,和微型D大小的外殼。

hypertronics NDL微型二屏蔽同軸系列提供螺紋和快速斷開型,直徑比SMA同軸連接器小25%。六角螺母的最大螺紋直徑為250.0英寸。

Hypertronics連接器為高速以太網、消防線和光纖通道應用提供全套差分雙軸和四軸連接器、觸點和電纜組件。差分對、雙軸連接器和電纜組件在按需應用的高速匹配阻抗數據中提供優異的性能。信號對信號特性阻抗和信號對屏蔽特性阻抗在整個連接器對中保持恒定。真正的雙軸連接器接口確保信號完整性,同時最大限度地減少抖動和數據速率錯誤。

深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。

詳情了解Hypertronics請點擊:/brand/75.html

或聯系我們的銷售工程師:0755-83642657   QQ: 2295048674


機械和環境規范

罩殼型式

-65°C+ 125°C

耐久性

插拔次數最低500

耦合螺母
扭矩(螺母)
建議值

最低值2.3英寸磅

嚙合/
斷開力
(快速斷開)

最大值3/35

耐蝕性

MIL-STD-202方法101
測試條件B

抗沖擊性

MIL-STD-202方法213br />測試條件B

抗震性

MIL-STD-202方法204
測試條件B

耐熱沖擊性

MIL-STD-202方法107
測試條件B



材質與終飾

罩殼與內部觸頭

符合ASTM-B16的黃銅,UNS C36000合金
或符合ASTM-B196的鈹銅,UNS C17200C17300合金
符合ASTM-A58230 CRES
符合MIL-DTL-45204 II1級的鍍金

絕緣子

符合ASTM-D1710ULTERM 1000的聚四氟乙烯(PTFE

連接器插頭/
插座罩殼

符合ASTM-B211/2216061-T6鋁材
符合SAE AMS-C-26074的化學鍍鎳
或符合SAE AMS QQ-P-416的鍍鎘

墊片/密封件

硅酮橡膠,符合A-A-59588



電氣

觸頭額定電流

最大3.0安培

DWV

最大250 VDC

絕緣電阻

在直流200 V下最低為5000兆歐姆

帶寬

高達3千兆赫。

數據速率

每秒超過1 Gbit

差分對線纜阻抗

150 歐姆 + 15 歐姆
100 歐姆 + 10 歐姆

信號到屏蔽線纜的阻抗

75 歐姆 + 10 歐姆
50 歐姆 + 7 歐姆
